婷婷六月激情I久久99电影I三级黄色网址I亚洲观看黄色网I黄色1级大片I91成人午夜I婷婷亚洲最大

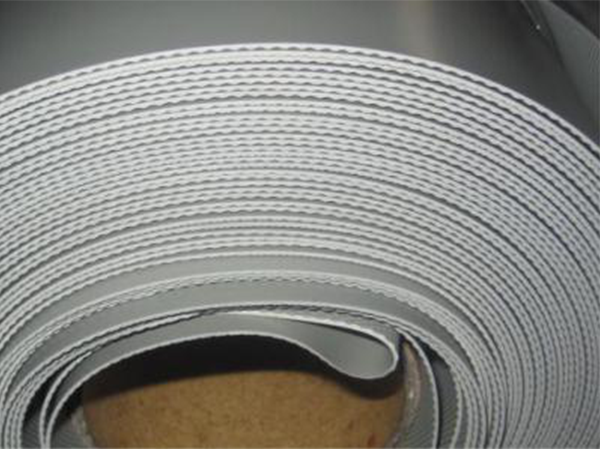

主材類型

卷材類型

厚度(mm)

幅寬（m）

長度（m/卷）

PVC

均質片（H）

1.2；1.5；1.8；2.0

2.0

15、20

帶纖維背襯（L）

織物內增強（P）

自粘片

序號

試驗項目

性能指標

均質片（H）

帶纖維背襯（L）

織物內增強（P）

1

中間胎基上面樹脂層厚度/mm         ≥

-

0.4

2

拉伸性能

拉力/(N/cm)        ≥

-

120

250

拉伸強度/MPa           ≥

10

-

-

拉力時伸長率/％    ≥

-

-

15

斷裂伸長率/％          ≥

200

150

-

3

熱處理尺寸變化率/％               ≤

2.0

1.0

0.5

4

低溫彎折性

-25℃無裂紋

5

不透水性

0.3MPa，2h不透水

6

抗沖擊性

0.5kg·m，不滲水

7

抗靜態荷載^a

-

-

20kg不滲水

8

接縫剝離強度/(N/mm)               ≥

4.0或卷材破壞

3.0

9

直角撕裂強度/(N/mm)               ≥

50

-

-

10

梯形撕裂強度/N                    ≥

-

150

250

11

吸水率
(70℃,168h)/%

浸水后        ≤

4.0

晾置后        ≥

-0.40

12

熱老化（80℃）

時間/h

672

外觀

無起泡、裂紋、分層、粘結和孔洞

拉力保持率/%         ≥

85

85

拉伸強度保持率/％        ≥

85

拉力時伸長率保持率/％≥

80

斷裂伸長率保持率/％      ≥

80

80

低溫彎折性

-20℃無裂紋

13

耐化學性

外觀

無起泡、裂紋、分層、粘結和孔洞

拉力保持率/%≥

85

85

拉伸強度保持率/％≥

85

拉力時伸長率保持率/％≥

80

斷裂伸長率保持率/％≥

80

80

低溫彎折性

-20℃無裂紋

14

人工加速氣候老化^c

時間/h

1500^b

外觀

無起泡、裂紋、分層、粘結和孔洞

拉力保持率/%≥

85

85

拉伸強度保持率/％≥

85

拉力時伸長率保持率/％≥

80

斷裂伸長率保持率/％≥

80

80

低溫彎折性

-20℃無裂紋

15

耐根穿刺性能

通過

16

耐霉菌腐蝕性

防霉等級

0級或1級

拉力保持率

80%

17

尺寸變化率                  ≤

1.0
